Para desafiar y evaluar el rendimiento de la fusionadora I4s en condiciones extremas hemos preparado unas pruebas de empalme en Ticlio (Provincia de Huarochirí) que se encuentra a una altitud de 4,818 m s.n.m. y con temperaturas que oscilan entre los 0°C.

Objetivos

• Realizar empalmes con la fusionadora I4s en Ticlio
• Medir los empalmes de forma bidireccional para obtener los resultados con precisión

Desarrollo

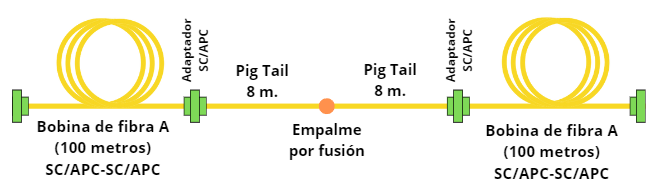

La prueba se realizó el 8 de agosto del 2024 en una mesa con herramientas especializadas para el preparado de fibra óptica. Se formó una pequeña red compuesta de 2 fibras de lanzamiento y 2 pig tails, estos últimos se fusionarán para tener continuidad en la red.

Se realizaron 5 empalmes, se midieron con un OTDR EXFO MAX-730D-SM8 con el aplicativo iOLM en ambas direcciones y se obtuvo los siguientes resultados:

Análisis de resultados

Para evaluar la calidad de atenuación del empalme, se seguirá la recomendación vigente "ITU-T L.12/L.400 (02/22) Optical Fibre Splices", que establece los requisitos para empalmes por fusión realizados con una fusionadora que emplee tecnología de alineación por núcleo.

≤0.1 dB_max

Los 5 empalmes realizados están por debajo de 0.1dB por tanto se verifica que pese a las condiciones adversas, la fusionadora I4s de la marca INNO realiza empalmes óptimos.

Conclusiones

• A pesar de las condiciones ambientales extremas, la fusionadora I4S logró generar el arco eléctrico sin necesidad de calibración de arco previa.
• La fusionadora demostró un rendimiento sobresaliente en condiciones ambientales adversas de gran altitud, viento y frío, logrando empalmes con una pérdida de 0.00 dB medida en ambos sentidos con el OTDR EXFO con el aplicativo iOLM.
